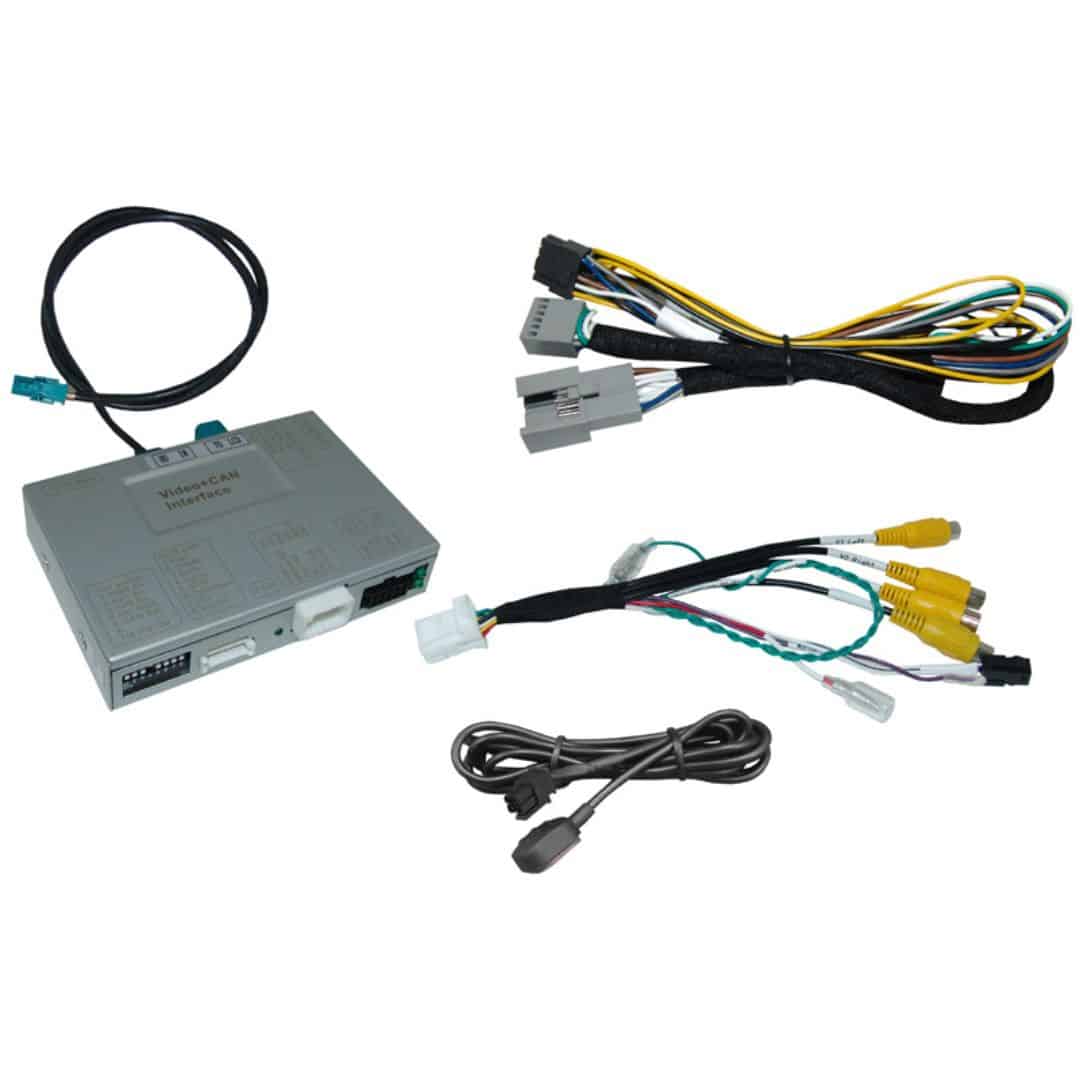

Opis Set za naknadnu ugradnju parking kamere (NTSC) Modul omogućava ubacivanje stražnje parking kamere, prednje kamere s automatskim prebacivanjem i dva različita video izvora (npr. USB uređaj, DVB-T2 tjuner, …) u tvornički infotainment (multimediski)sustav proizvođača vozila , Kompatibilano s Audijevim vozilima s MMI Radio Plus i MMI navigacijom (Plus) s Touch (odgovor) i 8,8 ili 10,1 inčnim monitorom. Za povezivanje dva različita video izvora, 1 stražnje i 1 prednje kamere. Tehničke karakteristike: instalacijsko sučelje za tvornički infotainment (multimediski) sustav 1 CVBS video ulaz za stražnju kameru 1 CVBS video ulaz za prednju kameru 2 CVBS video ulaza za after-market uređaje(npr. USB, DVB-T2 tuner) Automatsko uključivanje kamere prilikom prebacivanje ručice mjenjača za vožnju unatrag Automatska zamijena slike kamere na prednju u trajanju od 10 sekund Aktivirajuče pokretne linje navođenja za stražnju kameru(nije za sva vozila) Video u pokretu(samo za priključene video izvore) AV-ulaz NTSC kompatibilan Kompatibilnost: Brand Model Navigation Audi A4 face-lift (8W) from 05/2019, A5 face-lift (F5) from 05/2019, A6 (4K) from 06/2018, A7 (4K) from 02/2018, A8 (4N) from 11/2017, Q7 face-lift (4M) from 09/2019, Q8 (4M) from 07/2018, e-tron (GE) from 03/2019 — Not compatible to vehicles with factory DVD-player! — MMI Radio Plus and MMI Navigation (Plus) with MMI Touch Response – 8.8 or 10.1inch monitor – Alpine HU Audi A1 (GB) from 11/2018, Q3 (F3) from 08/2018 — Not compatible to vehicles with factory DVD-player! — MMI Radio Plus or MMI Navigation Plus with MMI Touch – 8.8inch Monitor (10.1inch monitor isn”t compatible!) OGRANIČENJA: Video only The interface inserts ONLY video signals into the infotainment. For inserting Audio signals either the possibly existing factory audio-AUX-input or a FM-modulator can be used. If 2 audio sources shall be connected to the infotainment, an additional electronic is necessary to switch them. Factory rear-view camera Automatically switching-back from inserted video to factory rear- view camera is only possible while the reverse gear is engaged. To delay the switch-back an additional electronic part is required. Factory DVD-player Not compatible to vehicles with factory DVD-player. After market front camera The front camera will automatically be switched for 5 seconds after disengaging the reverse gear. A manually front camera switching is possible by external keypad. Guide lines Only NTSC video sources compatible. Video input signal Displayed guidelines are not available in all vehicles. KONEKTORI: Umetanje videa: 4-pinski HSD Snaga: otvoreni krajevi kabela CAN-bus: Plug & play (umetanje četverostruke) Video ulaz (2x): RCA ženski priključak Ulaz za stražnju parking kameru RCA ženski priključak Ulaz za prednju kameru: RCA ženski priključak Specifikacije: Operating voltage                   7~25V DC Standby current <8mA Current consumption 320mA@12V> Video input 0.7~1V Video input formats NTSC Operating temperature range -40°C to 85°C Dimensions video-box 119 x 25 x 103mm (W x H x D) Mini kamera CAM-E-B113 Mini NTSC parking kamera, 1/4 inča CMOS HD sa dijagonalnim širokokutnimim pokrivanjem od 180 stupnjeva dijagonalno u crnoj boji, koristiva i kao prednja kamera. 1/4 NTSC CMOS mini parking kamera crne boje širokog kuta s pomoćnim linijama za lakše parkiranje. Mogućnost vodoravne baze i okomitog montiranja. Lagano montiranje zahvaljujući kablu vođenom vijčanom cijevi ( bužiru ). OVA KAMERA MANJA JE OD STANDARDNE VELIČINE KAMERA NA TRŽIŠTU! Specifikacije proizvoda : – Mini kamera u nehrđajućem metalnom kućištu ( crna ) – Kabel proveden kroz vijčanu cijev ( u bužiru ) 8 mm sa kontra vijkom – Mogućnost vodoravnog i okomitog montiranja – Zrcaljenje se može isključiti – prikladana za korištenje i kao prednja kamera – Senzor – tip 1/4 inča CMOS NTSC format, osjetljivost na slabo osvjetljenje – Kut V= 140 St./ O= 105 St./ D= 180 St. – Pomoćne linije za lakše parkiranje – mogućnost isključivanja – Vodonepropusna zaštita IP 69K – Radni napon 12 V ~ 24 V – Video – konekcija: RCA “muški” konektor – Kabel – dužina 9 m – Dimenzije kućišta bez vijčane cijevi ( bužira ) Š/D/V 25×27.7×22 mm Napomena: Vozača se ne smije ometati u vožnji. Prema zakonu tokom vožnje nije dozvoljeno gledanje video materijala. Tokom vožnje uređaj smije prikazivati samo prikaz sa stražnje kamere ili MP3 izbornike.
